这不仅是一个技术问题，更是制造业数字化转型中的核心痛点。在产品全生命周期管理（PLM）与企业资源计划（ERP）的交汇处，EBOM（工程BOM）到 MBOM（制造BOM）的演进，本质上是“产品是如何设计的”向“产品是如何制造的”视角的宏大跨越。

许多企业在这一环节经常遇到数据脱节、BOM断层、工程变更（ECO）无法有效传递等问题。为了彻底厘清这一复杂过程，本文将从底层逻辑、映射理论、核心重构规则、系统架构实现以及工程变更管理等五个维度，为您深度拆解 EBOM 到 MBOM 的映射与重构。

第一章：底层逻辑——为什么要进行 BOM 重构？

在深入规则之前，我们必须明确 EBOM 与 MBOM 的本质差异。如果强行将 EBOM 1:1 导入 ERP 作为生产依据，往往会导致生产现场混乱、物料齐套率低、成本核算失真。

1. 视角的根本差异

• EBOM (Engineering BOM – 设计视角)： 关注产品的功能与结构。工程师按照系统、子系统、模块来划分产品。例如，一辆汽车的 EBOM 会分为动力系统、底盘系统、车身系统。它的核心目的是说明“产品由哪些零部件构成”。

• MBOM (Manufacturing BOM – 制造视角)： 关注产品的装配与工艺过程。制造工程师需要根据车间的工位安排、装配顺序、生产线节拍来组织物料。它的核心目的是说明“产品在车间里是如何被一步步造出来的”。

2. 颗粒度与内容的差异

第二章：映射理论与数学模型

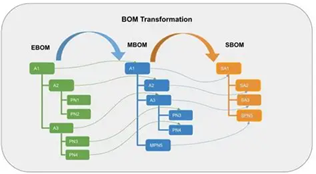

在信息系统中，EBOM 到 MBOM 的转换并非简单的复制粘贴，而是一种基于图论的有向无环图（DAG）的变换。我们可以用集合与映射关系来严谨地定义这一过程。

设 EBOM 为节点集合 $E = {e1, e2 ….}，MBOM 为节点集合 $M = {m1, m2….}。

映射函数为  E -> M，在重构过程中，主要存在以下四种拓扑映射关系：

1. 直接继承 (1:1 Mapping):e_i -> m_j。设计中的某个零件直接作为制造中的采购件或加工件，结构不变。

2. 节点合并 (N:1 Mapping):{e1, e2 ….} -> m_j。设计中的多个零散部件，在制造时作为一整个采购组件（委外或整体采购）进入BOM。

3. 节点拆分 (1:N Mapping):$e_i ->  {m1, m2….}。设计上的一个组件，因为要在不同的工厂或不同的工位分步装配，被拆分为多个制造组件。

4. 结构打散与重组 (M:N Mapping): 这是最复杂的场景。原有的父子关系被打破，兄弟节点跨层级重新组合，以适应装配流水线。

第三章：详解 EBOM -> MBOM 的八大核心重构规则

这是 BOM 转换的“深水区”。制造工程师（工艺规划人员）通常在 PLM 系统的 BOM Transformer（BOM 转换器）模块或 MPP（制造工艺规划）模块中执行以下规则。

规则一：增补制造专属物料 (Additions)

EBOM 是纯粹的产品定义，不包含工艺流转中消耗的物质。在重构为 MBOM 时，必须强制挂载以下物料：

• 辅料（Consumables）： 胶水、润滑油、焊丝、防锈剂等。重构逻辑： 需要在特定的装配工序节点下，新增辅料节点，并根据工艺定额设定用量（如：0.05 KG）。

• 包装材料（Packaging）： 纸箱、托盘、防静电袋、说明书、合格证。重构逻辑： 通常在 MBOM 的顶层（总装出厂前）新增一个“包装子树”。

规则二：虚拟件的设定与打散 (Phantom Assembly)

“虚拟件”在 ERP 和制造中具有特殊意义：它代表一个逻辑上存在，但物理上不入库、不独立排产的集合。

• 设计上的功能组件转虚拟件： EBOM 中为了 CAD 绘图方便创建的“转向系统总成”，在车间是散件直接组装在底盘上的，不需要提前装配成一个总成入库。重构逻辑： 在 MBOM 中将该节点标记为“Phantom”。在 ERP 运行 MRP（物料需求计划）时，系统会自动穿透该节点，直接抓取其下级子件。

规则三：中间装配体（半成品）的构建 (Intermediate Assemblies)

与规则二相反，这是 MBOM 新增的层级。

• 场景： 设计师将 50 个零件平铺挂在一个整机节点下（平坦式 EBOM）。但车间生产是分站点的：先在工作台 A 把 10 个零件焊成“焊接件A”，再去流水线 B。

• 重构逻辑： 在 MBOM 中人为创建一个不存在于 EBOM 的“制造半成品/中间件（M-Part）”节点，将那 10 个零件从原父节点下“摘除”，挂载到这个新的半成品节点下。这直接决定了 ERP 中是否会生成针对这个半成品的生产工单。

规则四：基于工艺路线的工位分配 (Station-Based Allocation)

现代制造业（如汽车、家电）高度依赖流水线。MBOM 必须与工艺路线（Routing）深度绑定。

• 重构逻辑： MBOM 的层级往往就是车间的工段或工位。系统需要执行 $Part rightarrow Operation$ 的分配。一个 EBOM 组件下的子件，如果分别在工序 10、工序 20、工序 30 使用，在 MBOM 中，这些子件的层级关系会被彻底重构，按照 工序节点 -> 使用物料 的逻辑重新排列，这就是所谓的“基于工序的配料”。

规则五：委外与自制件的转化 (Make vs. Buy Restructuring)

设计不管供应链，但制造必须管。

• 委外打散（Subcontracting）： EBOM 中是一个零件 A（图纸）。但在 MBOM 中，因为企业只做图纸，生产全部外包。MBOM 中会将 A 设定为采购件，或者构建一个委外 BOM（包含发给供应商的原材料）。

• 黑盒组件（Black-box Component）： EBOM 中工程师画了电机内部的转子、定子、线圈（为了做干涉检查）。但供应链决定直接采购一台整电机。重构逻辑： 在 MBOM 中，将电机的子级全部裁剪（Pruning），只保留电机这个单层节点，将其属性设置为“外购件（F）”。

规则六：替代料的定义 (Substitute / Alternate Parts)

受限于供应链波动，车间常常需要使用替代料。

• 重构逻辑： 在 MBOM 的特定节点下，维护主料与替代料的关系。定义是全局替代（任何产品均可替代）还是局部替代（仅在此 BOM 下可替代），以及替代优先级（Priority）和生效条件。

规则七：毛坯与加工件的衍生 (Raw Material to Finished Part)

机加工行业最典型的场景。

• 场景： EBOM 中只有一个零件叫“传动轴”（表示最终状态）。

• 重构逻辑： MBOM 需要描述演变过程。通常重构为：母件：传动轴（机加件） $rightarrow$ 子件：传动轴毛坯（铸件/锻件）。 这种 $1 rightarrow 1$ 的纵向生长是 MBOM 特有的，用于触发毛坯的采购和机加的工单。

规则八：生效日期与批次有效性 (Effectivity Management)

EBOM 的版本通常是基于版本号（Rev A, Rev B）。而 MBOM 必须面向时间轴或生产批次。

• 重构逻辑： 为 MBOM 节点赋予时间有效性（Date-based Effectivity，如：2026-04-01 至 2026-12-31 有效）或序列号有效性（VIN-based / Serial-based，如：第1001台车到第5000台车使用该物料结构）。

第四章：系统架构：PLM 与 ERP 的协同战役

规则的落地依赖于 IT 系统的支撑。目前主流的企业架构有以下三种模式来处理 EBOM 到 MBOM 的转化：

模式一：在 PLM 中完成重构（行业最佳实践）

• 流程： 工程师在 PLM（如 Siemens Teamcenter, PTC Windchill, Dassault Enovia）中发布 EBOM。工艺规划工程师同样在 PLM 系统中的 MPP（制造工艺规划）模块打开这个 EBOM，通过拖拽、添加、重组等可视化操作，在系统内生成一个与 EBOM 保持动态关联的 MBOM。

• 优势： “单点真实源”。EBOM 和 MBOM 的关联关系在底层数据库是打通的（即前文提到的映射函数 $f$ 被系统记录了）。当发生变更时，系统能自动高亮提示哪里受到了影响。最终通过接口将定稿的 MBOM 推送给 ERP。

模式二：在中间层/专用 BOM 系统中重构

• 流程： PLM 导出 EBOM，送入独立的 CAPP 系统或专门的 BOM 管理平台。工艺人员在中间系统重构 MBOM，再发给 ERP。

• 劣势： 增加了系统集成的复杂度，容易形成数据孤岛。

模式三：在 ERP 中进行重构（传统做法）

• 流程： 仅将平坦的 EBOM 传给 ERP（如 SAP 的工程 BOM 模块）。工艺人员在 ERP 系统中手工创建生产 BOM（Production BOM）。

• 劣势： 割裂了设计与制造的数字线程（Digital Thread）。设计一旦变更，ERP 端很难自动追溯和比对，高度依赖人工审单，极易出错。

第五章：工程变更（ECO）在映射中的级联传导

这是 EBOM 到 MBOM 映射中最具挑战性的环节：当映射完成并投产后，设计突然改了，怎么办？

一个健壮的重构机制必须支持闭环的 ECM（Engineering Change Management）。

1. 变更发起 (ECR)： 研发部门发现干涉问题，修改了三维模型，将零件 A 升级为 A1。此时 EBOM 发生变更，节点 A 变为 A1。

2. 影响性分析 (Impact Analysis)： 因为系统记录了映射链路 $f(A) = A_{mfg}$（A对应的制造节点），系统会自动锁定包含零件 A 的 MBOM 分支。

3. 增量更新与断链保护： 系统在推送变更时，必须是增量同步。工艺人员之前在 MBOM 中为 A 添加的辅料（比如防锈漆）、设定的工艺路线，绝不能因为 BOM 同步而被覆盖抹除。系统需要将 A1 替换掉 A，同时继承原有的制造属性。

4. 在制与库存处理的决策： MBOM 变更生效日期的确定，必须结合 ERP 中的库存水位。是“立即报废旧料切换”（Hard Cut-off），还是“旧料消耗完再切换”（Running Change）？这直接决定了 MBOM 节点有效性日期的设定。

结语

EBOM 到 MBOM 的映射与重构，并非是简单的数据格式转换，而是企业跨部门协作（研发 vs. 制造工艺 vs. 供应链）在数据层的终极体现。

规则的建立需要严谨的工程思维，而规则的执行需要高度集成的 IT 架构。只有真正做到了 EBOM 与 MBOM 的分离管理与同源协同，企业才能真正打通“数字主线”，迈向智能制造和工业 4.0。
