引言：打赢“BOM 的战争”，重塑制造数字化底座

在汽车、航空航天、重工等复杂离散制造行业，从产品设计到车间生产的鸿沟，长期以来由数量庞大且高度依赖个人经验的工艺工程师来填补。EBOM（工程BOM）到 MBOM（制造BOM），再到 PBOP（工厂工艺过程）、SOP（标准作业指导书）的转化，是一场充满了数据断层、隐性规则和协同冲突的“BOM战争”。

传统的 PLM 系统基于关系型数据库（RDBMS），本质上是“文件夹”和“表单”的数字化。它们只能固化结果，无法表达**“为什么这样装配”的拓扑逻辑和空间约束**。

本方案提出了一套全新的范式：以知识图谱（Graph）为数据骨架，以大语言模型（LLM）为认知大脑，以规则引擎（Rule Engine）为逻辑准绳，以多智能体（Multi-Agent）为协同组织。我们将隐性经验转化为显性的图谱逻辑，让 AI 在图谱的轨道上进行高可靠性的工艺规划。

一、系统核心设计理念：神经符号 AI 的多维双擎驱动

要实现工业级可用（容错率趋近于0），绝对不能仅依赖大语言模型的“概率生成”。本系统在底层设计上坚守三大黄金准则：

从“表结构管控”转向“图结构推理”： 抛弃扁平的关联表。任何一个零件（Node），与其关联的工艺动作、工装夹具、消耗辅料、甚至防错规范，均通过有向边（Edge）相连。图谱天生支持“多阶贯穿”，能够瞬间找到“改变一颗螺栓，对后端哪三个工位产生影响”。
神经符号 AI (Neuro-Symbolic AI) 架构：

神经网络（大模型 + 向量）： 负责语义理解、模糊匹配、非结构化文本抽取（如处理图纸上的技术要求注释）及代码/JSON生成。
符号逻辑（图谱 + 规则引擎）： 负责刚性的工业逻辑校验。如：BOM 数量守恒定律（父件拆解后的子件总数必须一致）、必填工序校验、工厂资源互斥规则。
结合方式： 大模型生成候选方案 -> 注入规则引擎校验 -> 若违规，携带错误代码退回给大模型重做。

大/小模型动态路由调度： 复杂推理（如拓扑变换）调用高阶模型（如 Qwen-Max / GPT-4o），简单匹配与翻译（如标准术语映射）调用本地私有化轻量级模型（如 Qwen-2.5-14B），兼顾数据隐私、算力成本与响应毫秒级延迟。

二、企业级系统整体技术架构选型与拓扑

整个系统的架构分为六大层级，形成从源头数据抽取到现场应用的数据闭环。

2.1 数据接入与多模态融合层

传统 PLM 对接 (C# / Java)： 利用 Teamcenter SOA 或基于 NX Open 二次开发的接口，接受变更信息并提取处于 Release 状态的 EBOM 树、物料属性单。

配置解析器 (Variant Configurator)： 解析 150% 超级 BOM 中的配置字典（如：Engine=V6 AND Sunroof=Yes），转化为抽象语法树（AST）。

2.2 核心双库存储层 (Knowledge Storage)

主图数据库 (Neo4j Enterprise Edition)： 存储全量结构化拓扑网络。亿级节点下，Neo4j 依然能保持毫秒级的图遍历（Graph Traversal）性能。
向量数据库 (Milvus / Qdrant)： 存储非结构化知识。例如将历史沉淀的 PDF 工艺规范、设备维护手册切块（Chunking）并转为 Vector 存储。

2.3 神经符号推理与知识检索层 (Graph RAG & Rules)

混合检索引擎： 接收 Agent 指令，将自然语言转化为 Cypher 查询语句。执行 “先图谱精确匹配 (Exact Match)，后向量语义补充 (Semantic Search)” 的 Graph RAG。
规则校验引擎 (Drools / Python 校验库)： 拦截 Agent 的输出。比如校验“涂胶”工艺后是否在规定时间/工位内出现了“紧固”工艺。
运筹优化求解器 (Gurobi / OR-Tools)： 专为精益分析（Agent 5）提供底层算力，通过启发式算法（如遗传算法）求解复杂的生产线平衡和工时分配问题。

2.4 智能体中枢编排层 (Agent Orchestration)

框架选型 (LangGraph / AutoGen)： 维持系统的状态机（State Machine）。使用 LangGraph 构建由边（Edge）和节点（Node）组成的有向无环图，设定 Supervisor（总管智能体）进行多路复用调度和死锁处理。
记忆体 (Memory)： 提供 Short-term Memory（当前车型会话上下文）和 Long-term Memory（全局设计偏好）。

2.5 交互呈现与前端应用层

Web 端 (Vue 3 / React + Three.js)： 提供左右分屏的 BOM 比对视图。左侧 EBOM，右侧 MBOM；下屏显示 Agent 规划思路的思维链（Chain of Thought）。集成 Three.js 渲染轻量化 3D 数模，支持节点高亮、爆炸图交互。

三、核心图数据模型架构设计 (Graph Schema Schema)

“图谱怎么建，决定了 AI 有多聪明。” 放弃传统的关系型表结构，我们在 Neo4j 中设计以下核心实体（Nodes）与关系（Relationships）。

3.1 核心节点类型 (Nodes)

(:EBOM {id, part_number, name, version, bounding_box, weight})：工程设计视图下的零部件节点。
(:MBOM {id, part_number, make_buy_code, phantom_flag})：制造视图下的零部件节点。新增了自制/外购（Make/Buy）和虚拟件（Phantom）属性。
(:Operation {id, type, name, default_time, safety_level})：工艺动作节点。如“螺栓拧紧”、“点焊”。
(:Resource {id, type, factory_code, capability})：制造资源节点。涵盖设备、工装夹具、扭矩扳手。
(:Feature {id, name, option_expression})：配置特征节点。用于 150% BOM 过滤。
(:StandardText {id, category, content_vector})：标准术语库，携带嵌入向量以便大模型检索。

3.2 核心关系边 (Relationships)

[:HAS_CHILD {qty: 2, uom: “EA”}]：表达层级拆解结构。
[:TRANSFORMED_TO {confidence_score: 0.95, method: “Split”}]：记录 EBOM 节点如何演变为 MBOM 节点（AI 的核心预测结果）。
[:CONSUMES]：某一道工艺动作（Operation）消耗了哪个 MBOM 节点。
[:PRECEDES {lag_time: “5s”}]：工艺序列先后关系，定义流水线的拓扑连通性。
[:REQUIRES]：某工艺动作必须调用的制造资源（Resource）。
[:CONSTRAINED_BY]：物理或工艺约束条件关联。

通过这套 Schema，当 Agent 面临一个装配体时，它能发出这样的 Cypher 检索：“寻找与当前 EBOM 子树结构相似度大于 80% 的历史车型，提取其转化为 MBOM 时的所有工艺动作，并找出哪些动作使用了特定的扭矩枪。”

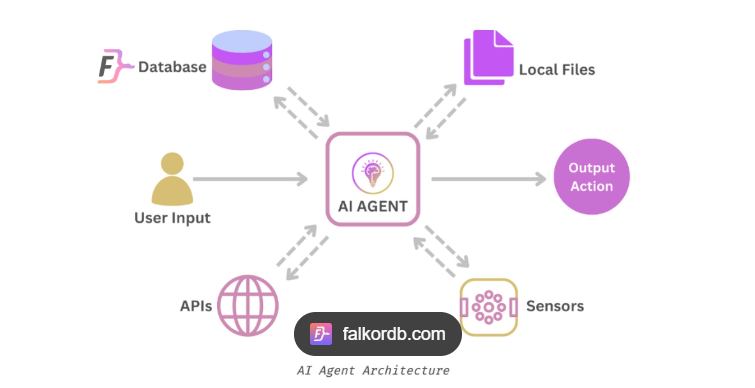

四、七大智能体协同作战矩阵 (7 Agents Deep Dive)

本系统由 7 个各司其职的 Agent 组成。它们不再是孤立的大模型对话框，而是拥有特定工具链（Tools）、私有提示词（System Prompts）并受到严格约束的“数字员工”。

Agent 1: 结构工艺性与 BOM 拆解专家

职责定位： 攻克最复杂的 EBOM 到 MBOM 重构，解决制造逻辑拆分、自制/外购判定、虚拟件打散。
触发条件： 接收到来自 TC 系统的全新系统级 EBOM 树（如：前车门总成）。

图谱检索逻辑 (Graph RAG)：
Agent 首先计算当前 EBOM 树的拓扑特征向量，在图数据库中检索相似历史树。
Cypher 示例（伪代码）：

Cypher

MATCH (old_e:EBOM)-[r:TRANSFORMED_TO]->(old_m:MBOM)
WHERE vector.similarity(old_e.embedding, $current_ebom_vector) >0.85
RETURN old_m, old_m.make_buy_code, old_m.phantom_flag

神经符号推理：

LLM 根据 Graph RAG 返回的相似案例，判断哪些散件需要合并为一个“发泡子总成”（Merge），哪些需独立为外协件（Direct）。
大模型输出初步方案后，触发 Drools 规则引擎拦截。
规则校验： SUM(MBOM_child_qty) == SUM(EBOM_child_qty)。若大模型遗漏了某颗螺母，规则引擎立即报错：“错误代码 E01: 数量不平，缺少物料 P/N 12345，请重新生成。”

结构化输出示例 (JSON)：

JSON

{
"action": "SPLIT",
"source_ebom_id": "E-DOOR-001",
"target_mbom_nodes":[
    {"mbom_id": "M-DOOR-001-A", "make_buy": "Make", "phantom": false, "qty": 1},
    {"mbom_id": "M-HARDWARE-PKG", "make_buy": "Buy", "phantom": true, "qty": 1, "note": "标准件打包齐套发料"}
  ]
}

Agent 2: 产品 BOP (PBOP) 生成智能体

职责定位： 为拆解好的 MBOM 节点挂载产品级工艺动作序列（Routing），并定义核心工艺参数。
触发条件： Agent 1 完成 MBOM 节点生成。
逻辑推理：
挖掘图谱中隐性的“设计特征-工艺特征”映射。比如检测到 MBOM 名称包含“高强钢”，材质属性为“UHSS”，Agent 将自动推理并插入“预加热”和“激光飞焊”工艺，而不是普通的点焊。
动作： 形成 Op10 (打点) -> Op20 (涂胶) -> Op30 (合件) 的单向链表，并指明每道工序消耗的子件（Consumed Parts）。

Agent 3: 多模态工艺说明编制专家 (SOP Authoring)

职责定位： 将枯燥的参数转化为现场工人能看懂的、图文并茂的标准化指令。
图谱与多模态能力：
利用 Milvus 向量库，检索公司级标准术语库。更关键的是，Agent 3 拥有调用 3D 渲染引擎 API 的能力。
它根据工艺动作锁定的零件包围盒坐标，自动计算出一个无遮挡的“最佳摄像机视角 (Camera Angle)”。

结构化输出 (UI 渲染依据)：

JSON

{
"operation_id": "Op20",
"action_verb": "均匀涂抹",
"description": "沿边缘涂抹密封胶，厚度需达到 3mm。",
"visual_assets": {
"camera_angle":[45.0, 30.5, 12.0],
"highlight_parts": ["Part-Sealant-01"],
"danger_icons": ["toxic_material.svg"]
  }
}

Agent 4: 工厂 BOP (Plant BOP) 映射与工位资源智能体

职责定位： 将产品级工艺映射到具体的物理工厂。解决“工艺理想很丰满，车间现实很骨感”的问题。
逻辑推理：
获取目标工厂（如：上海超级工厂一期）的图谱快照。校验物理干涉与能力：

Agent 2 要求进行“底盘重载翻转”，Agent 4 检索图谱发现上海工厂 3 号线的工位（Station 50）没有配置翻转机（Flip Machine）。
Agent 4 发出报警，并根据图谱寻找具备能力的临近工位（如 Station 55），或者反推 Agent 2 修改工艺逻辑。

价值体现： 实现了真正意义上的防错前移，避免将无法落地的工艺发放到车间。

Agent 5: 运筹学与精益排程智能体 (Lean Analysis)

职责定位： 线平衡分析（Line Balancing）、工位节拍优化、非增值时间消除。
神经符号协同机制（重点）：
在此 Agent 中，大模型退居二线（作为翻译和参数提取器）。

LLM 负责提取所有工序的标准工时（MOD 法）和优先序约束（Precedence Graph）。
LLM 将这些参数打包喂给后端的遗传算法求解器 (GA Solver)。
求解器在毫秒级内跑出上万种分配方案，选出使得全线平衡率（Line Balance Ratio）最高的一种（例如 92%）。
LLM 接收结果，将冰冷的数字转化为可读建议：“建议将 Op30 从工位 A 迁移至工位 B，可消除 5 秒的瓶颈等待时间。”

Agent 6: 现场数字伴随与 SOP 推送智能体

职责定位： 打通 IT (信息层) 与 OT (运营层) 的墙，与 MES (制造执行系统) 深度联动。
工作机制： 当车间扫描枪扫过一个车辆 VIN 码时，MES 触发 Agent 6。Agent 6 在 1 秒内从图谱中抓取该特定 VIN（解析其 100% 选装配置）对应的绝对精确的 SOP 数据包。
动态闭环机制 (Data Flywheel)： 当工人通过平板反馈“该螺栓空间干涉无法拧紧”或 MES 记录某工位频繁超时，Agent 6 会将这些“实测异常”以倒推的方式写回图谱，打上 [NEGATIVE_FEEDBACK] 标签。下次 Agent 1 进行规划时，就会绕开这条“有坑”的拓扑路径。

Agent 7: 敏捷工程变更 (ECO/ECN) 追溯智能体

职责定位： 掌控系统设变带来的蝴蝶效应。
触发条件： 上游 TC 下发 ECN（例如：门铰链供应商更换，安装孔位偏移 2mm）。
图结构推理： 传统系统查设变只能查表。Agent 7 直接利用图数据库的深度遍历算法（如最短路径/传递闭包）。
Cypher 示例：
Cypher
```
MATCH (changed_part:EBOM)-[*1..5]->(affected_mbom:MBOM)-[:CONSUMES]-(op:Operation)-[:REQUIRES]-(tool:Resource)
RETURN affected_mbom, op, tool
```
输出报告： Agent 7 瞬间生成一张“防漏检清单”：提示本次更改不仅影响 BOM，还导致 2 道涂装工序需要调整，并且 1 套夹具需要重新打孔。极大减少人为漏改导致的批量废品。

五、复杂工业场景的硬核排雷指南 (Reality Checks & Hard Problems)

在真实的整车或重机制造厂落地时，仅仅依靠上述理想架构会遇到极大阻力。必须预先解决以下深水区问题。

5.1 150% 超级 BOM 与配置爆炸的解析引擎

痛点： 汽车行业的 EBOM 往往是涵盖所有选配的 150% 结构。大模型面对由 [(LHD AND V8) OR (RHD AND V6)] 构成的配置字典（Option Dictionary）时，极易产生逻辑幻觉，输出自相矛盾的车型结构。
降维解法：AST（抽象语法树）解析与动态剪枝
我们不在 Prompt 里强迫大模型去计算布尔逻辑。在图数据库侧，引入专门的规则解析器。当系统接到具体车型（如：特定海外高配版）的解析指令时：

解析器将配置规则转化为 AST。
将目标车型的配置单带入 AST 进行 True/False 演算。
在图谱级别执行动态剪枝 (Dynamic Pruning)，直接切断所有返回 False 节点的连线。
大模型入场： 此时喂给 Agent 的，已经是一张干干净净的、确定无疑的 100% 单车 BOM 图谱。Agent 专心做拓扑转化，彻底根除“幻觉”。

5.2 智能体“死锁”防范与 Supervisor (主管机制)

痛点： 6 个核心 Agent 在 LangGraph 中流转时，极易陷入死循环。例如：Agent 4 (工厂能力) 拒绝了 Agent 2 (工艺)，退回后 Agent 2 修改的方案又违背了 Agent 1 (BOM) 的逻辑，三个智能体互相踢皮球。
解法： 在智能体编排层设立 “工艺总师 Supervisor Agent” 并设定硬性边界参数。

设置全局变量 max_agent_revisions = 3。
当任何两个 Agent 之间发生的返工循环达到 3 次，Supervisor 会强制拉起断路器 (Circuit Breaker)。
Supervisor 抓取冲突点的上下文，输出高亮警报至前端系统：“系统检测到不可调和的死锁。焦点：由于工位长度限制，底盘合装工艺无法拆分。需要人类专家介入裁定。” 从而将系统控制权安全平滑地移交给人类工艺员。

5.3 多源异构 3D 数据的同步难题

大模型懂文本，但工艺需要空间感。我们采用**“骨肉分离”**的数据流策略。

骨（拓扑与逻辑）： 存在 Neo4j 和 LLM 中。
肉（三维面片与包围盒）： 存在独立的对象存储 (OSS/S3) 中，只在图谱里留存一个轻量化的指针（URI）和 Bounding Box 矩阵。
当 Agent 3 需要生成 SOP 时，不接触几百 MB 的 3D 模型实体，只通过修改包含矩阵变换指令的 JSON 文件，前端 Three.js 引擎读取 JSON 后，自动调整浏览器里的 3D 视图，实现零延迟的多模态联动。

六、四阶段实施蓝图与闭环建设 (Roadmap)

构建这样一个革命性的中枢，必须采用“滚雪球”的敏捷落地策略，规避大干快上带来的烂尾风险。

阶段一：图谱炼金与历史数据排毒 (Data Detox & Initialization) – [1~2 个月]

核心动作： 不要直接把传统系统里的全量数据倒进图数据库。历史数据中充斥着断头节点、手工修正未录入系统的脏数据。必须开发一个 ETL 清洗脚本（Data Detoxizer），筛选 2-3 个已量产、工艺极其成熟的明星产品线进行导入。
里程碑： 建立包含基础 EBOM-MBOM-BOP-资源映射的初始知识图谱。跑通基于 Neo4j 的前端拓扑可视化。此时尚不引入大模型。

阶段二：单点突围与专家闭环 (Human-in-the-Loop PoC) – [2~3 个月]

核心动作： 集中力量开发 Agent 1 (BOM 专家)。采用一个新改款车型的子系统（如仪表板总成）进行输入测试。
人机协同机制： Agent 1 生成的所有结果都在前端显示，并附带置信度（Confidence Score）。人类高级工艺专家在界面上进行拖拽修改。专家的每一次“修改”都会被捕捉，转化为图谱里的新边和新权重，大模型在此阶段完成微调对齐。
里程碑： Agent 1 的 BOM 拆算准确率从 60% 跃升并稳定在 95% 以上，赢得核心用户的信任。

阶段三：全栈联调与神经符号融合 (Agent Chain Activation) – [3 个月]

核心动作： 将 Agent 2 至 Agent 5 通过 LangGraph 串联。引入 Drools 规则引擎和遗传算法模块。处理 150% 配置 BOM 的 AST 解析。
测试重点： 刻意输入具有严重设计缺陷或违背工厂产能逻辑的方案，检验 Agent 4（工厂限制）和 Agent 7（变更防漏检）的报警拦截能力。
里程碑： 实现从 EBOM 导入到初版工厂指导书 (Plant SOP) 导出的自动化流转，工艺编制时间实现断崖式下降。

阶段四：跨越鸿沟与数据飞轮建设 (MES Data Flywheel) – [长期演进]

核心动作： 打通车间现场 MES 系统与企业资产设备管理系统 (EAM)。激活 Agent 6。
闭环效果： 将生产一线的节拍异常、设备停机率、不良品关联代码，自动反写为 Neo4j 图谱中对应工艺节点（Operation）或资源节点（Resource）的属性。系统具备了“自我反省”和“持续演进”的真智能。

七、投资回报与业务价值度量 (ROI & Metrics)

向高层汇报此套“工艺智能大脑”方案，可以承诺以下三个维度的量化价值：

研发制造协同效率的跃升 (Efficiency)：

新车型/新产品的工艺规划周期从传统的 几个月压缩至以“周”为单位。由于 AI 承担了 80% 的繁琐比对和基础文本输入工作，工艺员转变为“AI 审核员和参数调整者”。

变更试错成本的大幅降低 (Cost Reduction)：

借助 Agent 4 与 Agent 7 在虚拟空间的强约束图谱推演，防错被前置到了设计发布阶段。避免了传统的“到车间试产才发现干涉、夹具作废重做”带来的数十万至上百万元的物理试错成本。

沉淀不可替代的企业数据资产 (Knowledge Legacy)：

老一代工艺专家的“脑海经验（Know-how）”被固化为图数据库中极其精准的拓扑边和神经大模型的权重。员工离职不会带走核心工艺逻辑，企业的数字化知识底座越积越厚。

结语

这场“BOM的战争”无法用传统的表单武器赢得。通过将 知识图谱的严谨拓扑、大语言模型的通用理解 与 刚性的工业规则校验 进行三擎融合，这套落地方案不仅彻底解构了传统 PLM 僵硬的数据黑盒，更是在数字世界中为制造企业重塑了一个具有无限算力、懂工艺逻辑、且永远在自我学习的“首席工艺智能引擎”。这将是企业迈向工业 4.0 与全链路数字孪生的最坚实底座。
